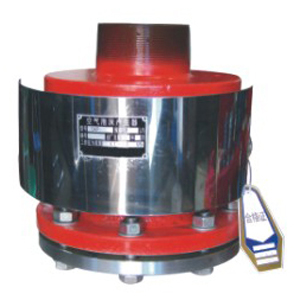

空气泡沫产生器是一种固定安装在油罐上，产生和喷射空气泡沫的减火设备，当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑减油类火灾。 空气泡沫产生器主要由壳体组，泡沫喷管组和导板组三个部分组成。当泡沫混合液流通过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压。从而吸入大量空气形成泡沫，空气泡沫通过泡沫喷管开口导板输入贮罐内，沿罐壁躺下，平稳地覆盖在燃烧液面上。
|
型号规格 |
图号 |
重量 |
技术条件 |
|
PC4(25升) |
GKP-25 |
16 |
1、工作压力Kg/cm2时，混合液为4升/秒泡沫发生量25升。
2、工作压力范围2-85 Kg/cm2。
3、玻璃片在1-2 Kg/cm2水压冲破。 |
|
PC8(50升) |
GKP-50 |
22 |
1、工作压力5 Kg/cm2时，混合液为8升/秒泡沫发生量50升。
2、3同上 |
|
PC16(100升) |
GKP-100 |
32 |
1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量100升。
2、3同上 |
|
PC24(150升) |
GKP-150 |
40 |
1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量150升。
2、3同上 |
|
型号规格 |
安装尺寸(毫米) |
|
D |
D1 |
D2 |
d |
L |
H |
n |
di |
|
25升 |
Φ130 |
Φ110 |
Φ160 |
KG2″ |
216 |
170 |
4 |
Φ14 |
|
50升 |
Φ150 |
Φ125 |
Φ185 |
KG21/2″ |
228 |
90 |
4 |
Φ18 |
|
100升 |
Φ200 |
Φ175 |
Φ235 |
KG3″ |
230 |
210 |
8 |
Φ18 |
|
150升 |
Φ225 |
Φ200 |
Φ260 |
KG4″ |
234 |
230 |
8 |
Φ18 |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
